水位遥测方案
福州威磁电气有限公司
一、 公司简介
福州威磁电气有限公司是专业从事中小电站电气控制产品研制、生产的高科技企业。本公司主要有以下产品:
微机励磁调节器:
本公司的产品--SMER系列同步发电机微机励磁调节器于1990年问世,是我国使用最早的微机励磁产品之一。该科研成果曾获国家专利,于1995年1月通过了部级鉴定,1998年获福建省科技进步三等奖。
SMER系列微机励磁调节器结构简单、工作可靠、性价比高。可适用于静止可控硅励磁、交流励磁机无刷励磁、直流励磁机等各种励磁方式。特别适用于2万千瓦以下的水、火电同步发电机组,也适用于船舶发电机组的励磁。已在国内千余台机组上长期运行。
发电机综合保护器:
VFZB-1发电机综合保护器是针对小型水电站发电机保护存在问题而专门设计的智能型保护装置。它以单片机为核心,硬件简单,精度较高,稳定性、可靠性好,整定灵活,功能多样。它具有通用的过压、欠压、高周波、低周波保护,还可以根据需要增加其他电气参数检测和保护。
本保护器可完全取代传统的多继电器式、机械式的保护装置,安装简便,并提高了可靠性。该装置在面板上用高亮度LED数码管显示电压、频率,直接显示实际值(不再是比例值),便于观察,通常不用操作,免维护,使用非常方便。可适用于中小型电站与老电站的改造,能极大地提高电站保护的可靠性和安全性。
网络型水位遥测装置产品简介
WSW系列水位遥测装置是根据现场的使用要求定制的,通常主要由太阳能及蓄电池供电系统、水位传感器、信号处理及发送系统、防雷装置、数据中心等构成。
系统特点:
ü 防雷等级一流。该水位计在防雷设计上参考了国家大型野外水文气象监测站的防雷设计思想和规范及其防雷设置,结合了防雷专家的建议,能达到全国一流的防雷等级水平;
ü 太阳能供电,节能,环保;

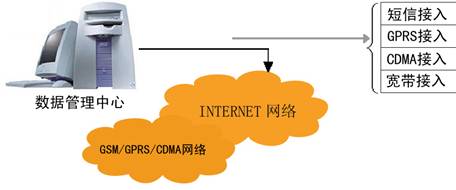

ü 使用方便,用上因特网的方式就能观察水位和设备工作情况;电脑上网、用手机上网均可观察水位;
ü 采用投入式水位传感器和太阳能供电,因此安装特别方便;
ü 全数字化系统,调试特别简便;
ü 免维护;
ü 可以用数据库保存历史数据,开放数据与与其他系统共享。
ü 扩充后,可以查看电压、有功、无功等其它参数。

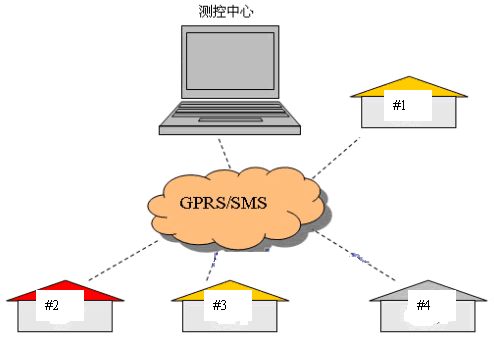

二、 技术方案(4个水位测量点的例子)
共有4个点的水位通过网络型水位遥测装置将水位信息用GPRS发送到测控中心。用户可以用上网方式察看全部水位。
三、 技术参数
基本量程(mH2O) |
3.5 |
7 |
10 |
20 |
35 |
70 |
100 |
200 |
过压(mH2O) |
5 |
10 |
15 |
30 |
50 |
100 |
150 |
300 |
注:量程缩放最小为基本量程的1/5 |
综合精度①② |
±0.075%FS(最小) ±0.1%FS(典型) ±0.25%FS(最大) |
长期稳定性 |
±0.2%FS/年 |
补偿温度③ |
|
工作温度 |
|
存储温度 |
|
供 电 |
(8~28)VDC(RS485接口型),(12~30)VDC(HARTa型) |
输 出 |
(4~20)mADC |
GPRS/CDMA,可选 |
|
负载能力 |
(4~20)mADC输出,(U-8V/12V)/ |
RS485总线可挂接99个变送器 |
|
电气连接 |
DIN43650 4芯插头(内置RS485插座) |
7芯插头座(适用于现场RS485接口输出) |
|
Φ7.2mm屏蔽电缆 |
|
绝 缘 |
100MΩ/50V |
振 动 |
|
冲 击 |
|
防护等级 |
IP68 |
传感器介质兼容性 |
膜片:不锈钢316L |
壳体:不锈钢1Cr18Ni9Ti |
|
O形密封圈:氟橡胶 |
数据采集间隔时间可调,推荐:平时5分钟采集一次,水位变化快时30秒采集1次。
四、 技术服务
保修1年
24小时技术支持热线:13788877114
胡工
福建省技术支持服务:福州杨桥中路286号万隆花园1座202
电话:0591-87892006
五、 供货清单及报价
水位计(1套):
ü 太阳能电池,50W,带支架 1套(标准配置)
ü 蓄电池 12V,65AH 1只(标准配置)
ü 智能充电、电源控制器 1台
ü WSW-2网络型水位遥测装置 1台
ü 麦克MPM3700水位传感器 1台
ü 电源、信号防雷系统 1套
ü 《安装、调试、维护说明书》、《使用说明书》等全套用户技术资料
ü 现场安装调试:2人,2次,每次在现场1天
ü 内部连接电缆 1套
合计: (优惠价,不含税,不包括现场服务差旅费)
六、 用户配合事项
见《安装、调试、维护说明书》
七、 运行费用
GPRS信息费(中国移动收取) 20元/月
