功率因数调节器简介
2010年3月4日
系统结构:
主要设备:(以2台发电机为例)
工作原理:
该调节器根据电网进线(联络线)上的有功和无功功率的累计值以及当前值来调节本单位发电机的励磁,在尽可能经济的运行方式下,使当月的功率因数达到期望的功率因数,避免因当月功率因数不达标被电网罚款。
该系统将电网联络线上二次侧三相的电压、电流信号接入智能仪表,该智能仪表测量全部三相电参数,其中包括当前的有功、无功以及功率因数和方向;系统累计当月正向有功电能、反向有功电能、正向无功电能、反向无功电能并计算出当月累计的功率因数,同时参考此时的功率因数来决定对发电机增励或减励。系统中还有3台功率因数表,用于测量#1、#2和#3发电机的功率因数。增励或减励时,参考当前发电机的工作状况,合理分配总的无功。
触摸屏上还会显示当前联络线各项电量,以及#1、#2和#3发电机的COSΦ
控制原则:
一、按照联络线上的功率因数,与用户设定的指标比较,并结合当月累计功率因数,来控制发电机的增励或减励。
二、判别当月累计的功率因数是否满足要求,如果是,则仅仅按当前设定功率因数指标控制。如果月累计功率因数高于电网考核要求,则按照用户设定的指标-0.01来控制,如果月累计功率因数低于用户要求,则按照用户设定的指标+0.01来控制。功率因数指标可以在触摸屏上设置。
三、增励时先判别3台发电机的功率因数,那一台功率因数高就对它增励;除非它的功率因数大于或等于0.999,因为此时可能这台发电机没有发电。另外如果它的功率因数小于0.700,就会在消息栏提示它的功率因数太低,不会执行增励操作。
四、减励时先判别3台发电机的功率因数,那一台功率因数低就对它减励。
接线说明:
为安装、使用方便,我们将调节器显示器安装在便于观察和操作的地方,智能仪表和3台功率因数表安装在便于获取电压和电流信号的电气柜里,便于接线。设备间的数据传送采用RS-485通讯,通讯电缆用两芯屏蔽双绞线连接。
调节器接线说明:
端子号 说明
1.
接220伏交流电源L
2.
接220伏交流电源N
3.
增励1继电器触点输出
4.
增减励1信号公共端
5.
减励1继电器触点输出
6.
增励2继电器触点输出
7.
增减励2信号公共端
8.
减励2继电器触点输出
9.
增励3继电器触点输出
10.
增减励3信号公共端
11.
减励3继电器触点输出
12.
“A RS485 B” 接仪表的通讯A端,用2芯屏蔽双绞线。
13.
“A RS485 B” 接仪表的通讯B端,用2芯屏蔽双绞线。
智能测量仪表和功率因数表的接线参考仪表背面的线路图。
使用说明:
1.
保险丝为1A
2.
因设备使用220V交流电源,为人身安全起见,不要打开设备箱盖
3.
PT和CT的变比在仪表上设置
4.
每月参照电网的考核日期,将累计量清0,以便系统的累计功率因数与外网考核同步
与上位机通讯:
1.
上位机作为子(从)站,通讯地址15,通讯参数 9600,N,8,1
2.
通讯内容与用户以及上位机供应商协商后制定。

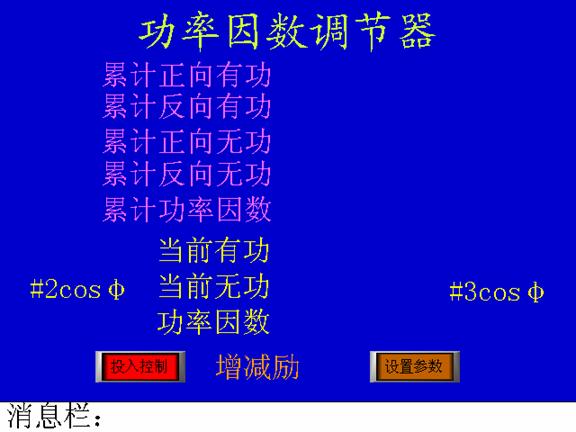

上图为2台发电机的画面
累计的正向有功、反向有功、正向无功、反向无功是当月累计数。
累计功率因数的计算时,在发电厂应用中,仅计算正向有功和无功累计值,反向有功,反向无功不计,除非用户事先说明计算要求。
当前有功、当前无功的单位是千瓦,负号出现时表示反向。
按“投入控制”按钮则投入自动控制,投入控制后该按钮变为绿色,按钮上的提示改为“退出控制”,此时可以按该按钮退出控制。控制间隔时间在“设置参数”画面中设置。
期望达到的功率因数指标也在“设置参数”画面中设置。
控制的输出可以在“增减励”右侧观察,向上箭头出现时表示增励,向下箭头出现时表示减励。
消息栏中有工作状态提示。3台发电机当前的功率因数也会显示在屏幕上。

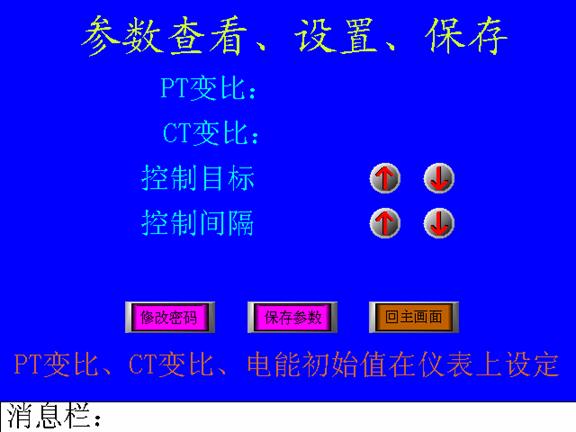

按“设置参数”按钮则进入密码输入画面,密码正确则进入参数设置画面,否则返回主画面。
该画面中,PT和CT的变比是在联络线仪表上设置的变比。
控制目标是经调节后期望达到的功率因数;
控制间隔可以设置控制间隔时间,单位为秒。
修改参数按上、下箭头。
参数或密码设置完毕,如果需要下次开机时保持目前参数,则要按“保存参数”按钮。
按“回主画面”将回到主画面。
备注:该系统可以按照用户需求定制,例如增加发电机有功电能的调节等等(以合同为准)。
技术支持电话:13788877114胡工
