交流电压同步录波仪

使用说明书

一、             系统构成

ü        该录波仪包括以下设备：

ü        便携式数据采集器            1台

ü        数据采集器5V直流电源           1个

ü        数据采集器与PC通讯电缆     1条

ü        录波仪软件包光盘（含说明书）    1张

二、             设备安装

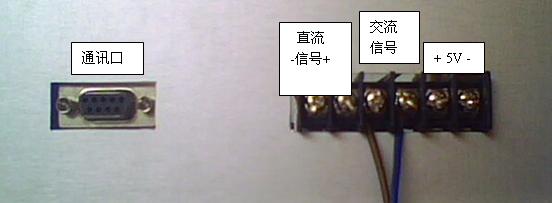

录波仪数据采集器背板接线图：

















将通讯电缆插入通讯口；

将配套的5V直流电源接入+ 5V –端；

将交流电压信号接入图示的测量端，额定测量电压380V；

将配套的软件安装在与该数据采集器连接的PC上；

将录波仪的数据采集器接好电源、信号线；将通讯线接到PC，在PC上运行数据采集软件；将数据采集器通电，这时会看到数据采集软件窗口显示”Wait for start…”, 就可以开始记录电压波形了。

将要测量的直流信号接到图示端子，左负右正。

三、            性能指标

ü        对测量信号的每个周波，都在相同的相位开始，取样360个数据；

ü        可以看1~2个周波的完整数据，特别适用于分析波形；

ü        2周波的数据配有标准Sin(wt+w0)拟合参照线，便于分析波形畸变；

ü        可以测10秒钟每个周波360个数据的均方值（代表有效值）；

ü        可以测10秒钟每个周波360个数据的平均值（测脉动直流用）；

ü        测量范围0~380V交流，0~300V直流；

ü        可以根据数据计算频率；

ü        可以根据数据计算相位差；

ü        测量数据可以自动形成Excel图表，按用户指定的文件名长期保存。

四、            使用说明







































先运行数据采集软件，当数据采集仪上电并准备好时，会在软件窗口显示”Wait for start…”

 “数据个数”栏会显示已经采集到的数据个数，“计时”栏则显示这次采集所用时间。

点击“1周波形”按钮即开始采集1周波360点数据，如果不是每秒50周波，则采集点数可能不是360点，由此可以计算频率；

点击“2周波形”按钮即开始采集1周波720点数据，如果不是每秒50周波，则采集点数可能不是720点，由此可以计算频率；

点击“同步均方”按钮即开始采集10秒钟，每个周波360点数据的均方值（有效值）,仅用于测量交流；

点击“同步平均”按钮即开始采集10秒钟，每个周波360点数据的算术平均值，仅用于测量直流；

数据采集器出厂时设置在交流测量方式，如果要测量交流，打开采集器，将采集板上的JP7跳线，移到JP8。注意测量直流时也要有交流信号做同步信号用；

要查看波形或保存数据则点击“图示数据”按钮，将会自动打开Excel文件，并显示数据和波形图。注意：最好在任何情况下当Excel提问是否要保存时都不要点击“是”，确实要保存则用“文件”菜单中的“另存为”功能，按自己输入的文件名保存。

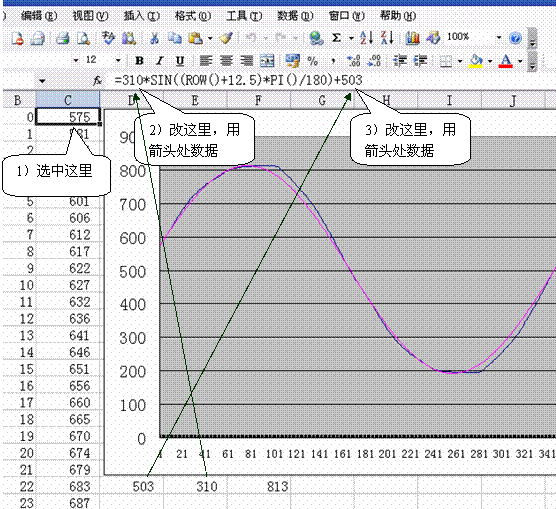

波形拟合分析操作指南：







































1）按上图步骤修改拟合线参数；

2）修改好后，保持C1单元选被选中的情况下按键盘上的”Ctrl-f”组合键。



相位差计算提示：

由于本采集器交流同步信号比实际过0点落后12.5°，由此可以根据2周波的测量波形计算相位差。

五、            故障处理指南

当不能进行正常的数据采集时，重点检查以下几项：

ü        数据采集器是否已经通电？数据采集器通电后，数据采集器内部的单片机液晶显示屏（大小与普通手机屏相似）上会显示“福州威磁”等字样。

ü        交流信号是否已经连接好？如果没有接触好，数据采集器内部的单片机板上，靠近通讯插座处，有一黄色LED会亮起。这个黄色LED在板上标号D5，它在PC正在通过数据采集器读取数据时也会亮起。没有交流信号时，点击相关数据采集按钮时，窗口会提示“没有同步信号”。

ü        通讯线的两端是否已经插好？

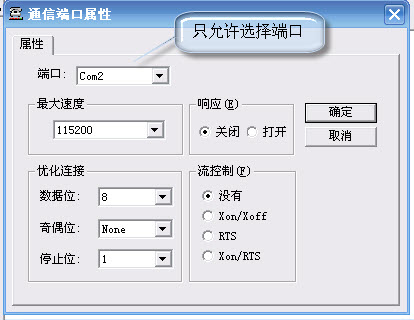

ü        通讯端口是否选对？

























           咨询联系电话：13805055947陈树棠教授
